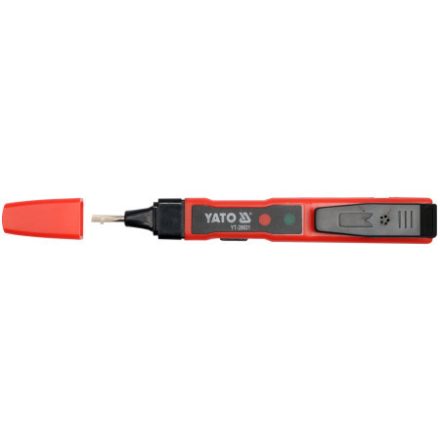

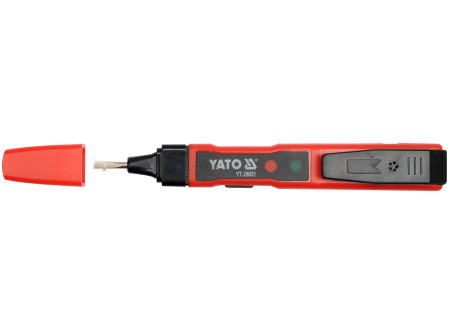

YATO Fáziskereső

A YT-28631 feszültségmérő egy univerzális tesztelő, amely többek között hagyományos próbafúróként és vezeték nélküli feszültségjelzőként is működik. Lehetővé teszi az elektromos feszültség jelenlétének megállapítását, az AC feszültség érzékelését, például vakolat alatt, valamint a vezeték folytonosságának tesztelését és az akkumulátorok vagy újratölthető akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét a tesztelőházban található egyik dióda világítása jelzi.

A PRÓBAFÚRÓ FUNKCIÓI

• AC feszültség érzékelése érintkezési módszerrel: 70 - 250V
• AC feszültség érzékelése induktív módszerrel: 70 - 1000V
• akkumulátor ellenőrzése érintkezési módszerrel: 1,5-től 9V-ig
• vezeték folytonosságának tesztelése érintkezési módszerrel: 0 - 100MΩ

• teljes hosszúság: 140 mm
• pengeszélesség: 3,0 mm
• hang- és fényjelzés (LED)
• a tesztelő érzékenységének beállítása indukciós módszerhez: [H]igh - [L]ow
• tápellátás: 2x1,5V; LR44

ÉRINTKEZÉSI MÓDSZER

Lehetővé teszi a feszültség érzékelését, az akkumulátor ellenőrzését és a folytonosság tesztelését. A fázis jelenlétének ellenőrzése érdekében a konnektorban állítsa a tesztelőt az [O] pozícióba, majd helyezze be a tesztelő pengéjét a konnektor lyukába. A piros LED világítása jelzi a fázis jelenlétét. Ebben a módszerben nem ajánlott megérinteni a markolat oldalán található érintkezőt. Az érintkező megérintése nem okoz elektromos sokkot, de megnöveli a tesztelő érzékenységét és lehet, hogy hamis jelzést ad.

Az akkumulátor állapotának ellenőrzése

Állítsa a tesztelőt az [O] pozícióba. Majd, megérintve a markolat oldalán található érintkezőt, helyezze a tesztelő pengéjét az „+” jelű akkumulátorállványra, a másik kézzel pedig érintse meg az „-” jelű akkumulátorállványt. Ha a LED világít, azt jelenti, hogy még van feszültség az akkumulátorban. A tesztelő lehetővé teszi különböző elektromos eszközök működtetésére tervezett akkumulátorok vagy újratölthető akkumulátorok állapotának ellenőrzését 1,5V-tól 9V-ig. Ne használja ezt a módszert nagyobb feszültségértékel rendelkező akkumulátorok vagy újratölthető akkumulátorok ellenőrzésére. Ne tesztelje az elektromos áramkörhöz csatlakoztatott akkumulátorokat vagy újratölthető akkumulátorokat.

VEZETÉK FOLYTONOSSÁGÁNAK TESZTELÉSE

Állítsa a tesztelőt az [O] vagy [L] pozícióba. Majd, megérintve a markolat oldalán található érintkezőt, helyezze a tesztelő pengéjét a vezeték egyik lemeztelenített végéhez, a másik kézzel pedig ragadja meg a vezeték másik lemeztelenített végét. Az [O] pozícióban a vezeték folytonosságát egy piros LED jelzi. Az [L] pozícióban egy zöld LED világít, és hangjelzés is hallható. Ezzel a módszerrel tilos az elektromos áramkörben lévő életben lévő vezetékek folytonosságának ellenőrzése.

INDUKTÍV MÓDSZER

Lehetővé teszi az AC feszültség érzékelését, akár vakolat alatt is. Például, hogy ellenőrizze a feszültség jelenlétét egy szigetelt vezetékben, állítsa a tesztelőt az [L] pozícióba. Majd, tartva a pengét, hozza közel a markolat felső részén található fémes érintkezőt a szigetelt vezetékhez. A zöld LED világítása és a hangjelzés tájékoztatja Önt a tesztelt vezetékben lévő feszültség jelenlétéről. A módszer érzékenységét megnövelheti a gombot [L]-ről [H]-ra váltva. Ez a módszer lehetővé teszi a „nem érintkező” törés észlelését is az életben lévő elektromos vezetékben. A törés helyén a tesztelő abbahagyja a feszültség jelenlétének jelzését. Megfordíthatja a tesztelőt és a hegy végével keresgélhet a feszültség után. Azonban, amikor a vakolat alatti vezetékek után kutat, ügyeljen arra, hogy ne karcolja meg a falat.

Használati figyelmeztetések:
